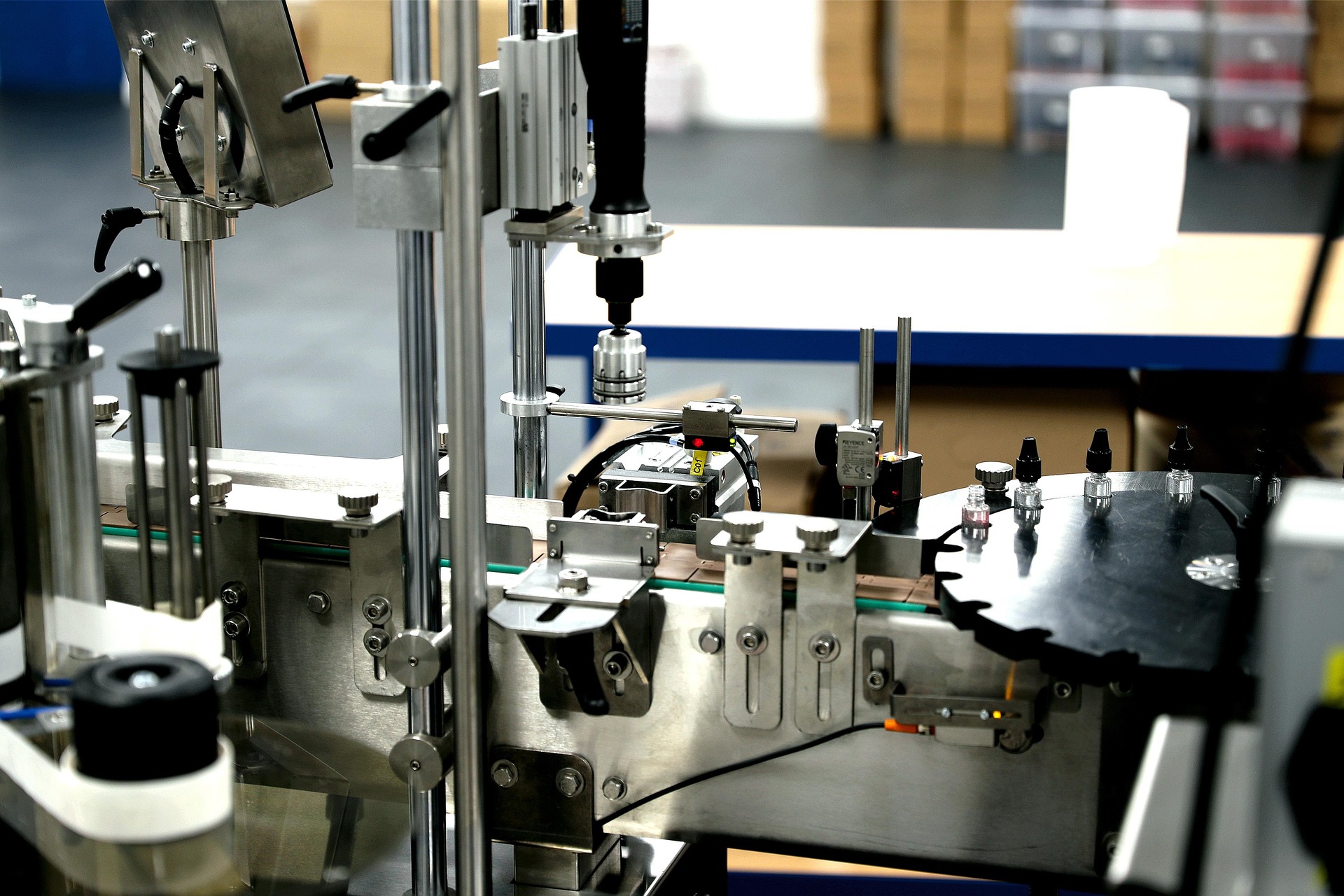

Die automatisierte Montagetechnik zählt zu den tragenden Säulen moderner Industrieproduktion. Sie ermöglicht es, komplexe Baugruppen mit hoher Wiederholgenauigkeit, minimalem Ausschuss und maximaler Geschwindigkeit herzustellen. Im Zentrum dieser Systeme stehen Präzisionskomponenten, die weit mehr leisten als bloße Verbindungen: Sie sichern Toleranzen im Mikrometerbereich, übertragen Kräfte zuverlässig und gewährleisten die funktionale Integrität ganzer Produktlinien. Ob in der Elektronikfertigung, dem Maschinenbau oder der Medizintechnik – ohne hochwertige Verbindungslösungen wäre vollautomatisierter Betrieb schlicht undenkbar. Dieser Artikel beleuchtet die wichtigsten Kategorien solcher Komponenten, erklärt ihre Wirkprinzipien und zeigt, worauf Ingenieure und Fertigungsplaner bei der Auswahl und Integration achten sollten.

Grundlagen moderner Verbindungslösungen in der automatisierten Fertigung

Was Präzisionskomponenten von Standardteilen unterscheidet

In automatisierten Montagesystemen genügen handelsübliche Verbindungselemente häufig nicht den Anforderungen. Präzisionskomponenten zeichnen sich durch enge Fertigungstoleranzen, reproduzierbare Eigenschaften über Großserien hinweg und eine hohe Werkstoffkonstanz aus. Die Grundformel lautet: Je höher der Automatisierungsgrad, desto kritischer werden Maßhaltigkeit und Prozesssicherheit einzelner Bauteile.

Standardschrauben oder -stifte mögen für manuelle Montagen ausreichen. Sobald jedoch Robotergreifer, Kamerasysteme und Zuführmechanismen miteinander interagieren, werden Lageabweichungen von wenigen Hundertstelmillimetern zur Fehlerquelle. Präzisionskomponenten sind daher nicht teurer Luxus, sondern wirtschaftliche Notwendigkeit.

Die vier zentralen Funktionsklassen

Verbindungslösungen in automatisierten Fertigungsumgebungen lassen sich grob in vier Funktionsklassen gliedern:

  • Formschlüssige Verbindungen: Passstifte, Zentrierbuchsen, Nut-Feder-Systeme
  • Kraftschlüssige Verbindungen: Klemmelemente, Spannhülsen, Schrumpfverbindungen
  • Stoffschlüssige Verbindungen: Klebe-, Schweiß- und Lötanwendungen in Roboterzellen
  • Feldbasierte Verbindungen: magnetische, pneumatische und vakuumbasierte Haltelösungen

Jede dieser Klassen verlangt spezifische Maschinen, Steuerungen und Qualitätssicherungskonzepte.

Formschlüssige Komponenten: Passstifte, Buchsen und Führungselemente

Passstifte als Präzisionsanker

Passstifte gehören zu den meistgenutzten Präzisionselementen überhaupt. Ihre Aufgabe ist es, zwei oder mehrere Bauteile exakt zueinander auszurichten und diese Position reproduzierbar zu halten. In automatisierten Montagelinien übernehmen sie eine doppelte Funktion: Einerseits sichern sie die Lagegenauigkeit des Werkstücks auf dem Träger, andererseits ermöglichen sie eine schnelle und fehlerfreie Wiederholung des Montagezyklus.

Für Hochgeschwindigkeitsanwendungen werden Passstifte aus gehärtetem Stahl oder Keramik eingesetzt. Keramikstifte bieten dabei den Vorteil geringerer thermischer Ausdehnung – relevant überall dort, wo Temperaturschwankungen die Maßhaltigkeit gefährden könnten.

Zentrierbuchsen und Führungsleisten

Zentrierbuchsen ergänzen Passstifte um eine verschleißarme Lagerfunktion. In Stanzwerkzeugen, Spritzgusswerkzeugen und Montagezellen aus dem Bereich der Mikromontage sind sie unverzichtbar. Ihr Innendurchmesser wird auf wenige Mikrometer genau gefertigt, um auch nach Millionen von Zyklen noch zuverlässig zu führen.

Führungsleisten aus Hartmetall oder beschichtetem Werkzeugstahl dienen in linearen Transfersystemen der präzisen Werkstückbewegung. Die Kombination aus Formschluss und minimal eingestelltem Spiel reduziert Schwingungen und verlängert die Standzeiten nachgelagerter Werkzeuge erheblich.

Kraftschlüssige und magnetische Verbindungslösungen

Spannhülsen und Klemmelemente unter Dauerlast

Kraftschlüssige Verbindungen übertragen Kräfte und Momente ohne formgebende Geometrie – allein durch Reibung unter Vorspannung. Spannhülsen, auch Klemmbuchsen genannt, nutzen dieses Prinzip, um Wellen, Stifte oder Achsen in Bohrungen zu fixieren. In automatisierten Systemen werden sie bevorzugt dort eingesetzt, wo häufige Demontage nötig ist, aber kein Spiel toleriert werden darf.

Die Auslegung solcher Elemente erfordert eine sorgfältige Analyse der Betriebslasten: Wechselbeanspruchungen, Schwingungen durch Vibrationen der Anlage und thermische Zyklen müssen in die Berechnung einfließen. Sicherheitsfaktoren werden nicht pauschal gewählt, sondern auf Basis dokumentierter Betriebsdaten.

Magnetische Halte- und Verbindungselemente in der Montagetechnik

Eine zunehmend wichtige Rolle spielen magnetische Verbindungselemente. Sie ermöglichen berührungsarmes oder berührungsfreies Greifen, positionieren Werkstücke ohne mechanischen Verschleiß und erlauben Schnellwechselsysteme ohne Werkzeuge. In der automatisierten Montagetechnik findet sich ein Magnet typischerweise in Greifersystemen, Werkstückträgern und Sicherungsvorrichtungen – immer dort, wo Geschwindigkeit und Schonung des Werkstücks gleichermaßen gefordert sind.

Permanentmagnetsysteme bieten den Vorteil, dass sie ohne externe Energiezufuhr ihre Haltekraft aufrechterhalten. Elektromagnete ermöglichen dagegen eine präzise, elektrisch steuerbare Zu- und Abschaltung der Haltekraft – ideal für vollautomatisierte Greif- und Ablagesequenzen.

Stoffschlüssige Verbindungen in robotergestützten Montagezellen

Automatisiertes Kleben: Prozesssicherheit als Schlüsselkriterium

Klebeverbindungen gewinnen in der industriellen Montage kontinuierlich an Bedeutung. Leichtbaukonzepte in der Elektromobilität, der Luft- und Raumfahrt sowie der Konsumgüterindustrie setzen auf Kleben, weil es Verbindungen zwischen ungleichen Werkstoffen erlaubt, Spannungen gleichmäßig verteilt und Korrosionsprobleme an Kontaktflächen vermeidet.

In automatisierten Roboterzellen wird Kleben durch dosierte Auftragssysteme realisiert. Die Präzision des Auftrags entscheidet über die Qualität der Verbindung: Zu viel Klebstoff erhöht Gewicht und Kosten, zu wenig gefährdet die Festigkeit. Moderne Dosiersysteme arbeiten mit optischer Inline-Kontrolle und passen die Auftragsmenge in Echtzeit an.

Laser- und Reibschweißen im vollautomatischen Betrieb

Für metallische Fügepartner haben Laser- und Reibschweißverfahren das konventionelle Lichtbogenschweißen in vielen Anwendungen abgelöst. Laserschweißen erzeugt schmale, verzugsarme Nähte mit hoher Wiederholgenauigkeit – ideal für dünne Bleche und miniaturisierte Baugruppen. Reibschweißen verbindet Rotationsteile durch Wärme aus mechanischer Reibung, ohne Zusatzwerkstoffe, und liefert Verbindungen mit homogener Mikrostruktur.

Beide Verfahren lassen sich vollständig in automatisierte Montagelinien integrieren und über Parametersätze CNC-gesteuert reproduzieren.

Sensorik und Qualitätssicherung als Bestandteil der Verbindungstechnik

Inline-Messtechnik für Verbindungsqualität

Moderne automatisierte Montagetechnik trennt Fertigungs- und Prüfprozesse nicht mehr voneinander. Stattdessen ist die Qualitätssicherung direkt in den Montageprozess integriert. Kraft-Weg-Sensoren überwachen Fügeprozesse in Echtzeit: Weicht die gemessene Kraft-Weg-Kurve beim Einpressen eines Passbolzens von der gespeicherten Referenzkurve ab, stoppt das System sofort und löst eine Fehlerprotokollierung aus.

Kamerasysteme überprüfen Klebstofffugen, Schweißnähte und Schraubenbilder auf Vollständigkeit und Lagegenauigkeit. Thermografiekameras erkennen Wärmeanomalien in Klebeverbindungen, die auf Lufteinschlüsse oder mangelhaften Kontakt hindeuten.

Rückverfolgbarkeit und digitaler Zwilling

Für regulierte Industrien wie Medizintechnik oder Automotive reicht fehlerfreie Produktion allein nicht aus – jede Verbindung muss rückverfolgbar dokumentiert sein. Data-Matrix-Codes auf Werkstücken und Komponenten, kombiniert mit Manufacturing Execution Systems (MES), ermöglichen eine lückenlose Dokumentation aller Fügeoperationen.

Der digitale Zwilling geht einen Schritt weiter: Er spiegelt den realen Zustand jeder Baugruppe als virtuelles Modell und erlaubt es, Abweichungen bereits im Simulationsstadium zu erkennen.

Expertentipps für Planung und Betrieb automatisierter Verbindungssysteme

Wer automatisierte Montagesysteme plant oder optimiert, profitiert von folgenden praxiserprobten Empfehlungen:

  • Komponentenqualität vor Systemgeschwindigkeit priorisieren: Hochwertige Präzisionskomponenten amortisieren sich durch reduzierte Ausschussraten und geringeren Wartungsaufwand weit schneller als zunächst kalkuliert.
  • Thermische Einflüsse von Beginn an berücksichtigen: Temperaturbedingte Maßänderungen an Passsitzen und Klemmverbindungen sind eine häufige, aber vermeidbare Fehlerquelle. Werkstoffpaarungen sollten hinsichtlich ihrer Ausdehnungskoeffizienten abgestimmt sein.
  • Standardisierung der Schnittstellen einführen: Einheitliche Greifer-, Träger- und Anschlussgeometrien reduzieren den Rüstaufwand und erlauben flexible Rekonfiguration bei Produktwechseln.
  • Prozessdaten konsequent auswerten: Die in Kraft-Weg-Sensoren und Kamerasystemen gesammelten Betriebsdaten sind eine wertvolle Basis für vorausschauende Wartung. Trendanalysen decken schleichenden Werkzeugverschleiß auf, bevor er zur Fehlerquelle wird.
  • Reinraumanforderungen frühzeitig klären: In der Elektronik- und Medizintechnikmontage gelten für Schmierstoffe, Klebstoffe und Werkstoffoberflächen besondere Reinheitsanforderungen, die die Komponentenauswahl erheblich einschränken können.

Häufig gestellte Fragen

Welche Toleranzklassen sind in der automatisierten Montagetechnik üblich?

In vollautomatisierten Montageprozessen werden überwiegend Toleranzklassen nach ISO 286 verwendet. Für Passungen in Greifersystemen und Werkstückträgern sind Qualitäten zwischen IT5 und IT7 gängig. In der Mikromontage, etwa bei optischen Komponenten oder Mikrosystemen, werden teils engere Toleranzen bis IT3 gefordert, die spezielle Fertigungs- und Messverfahren voraussetzen.

Wie wirkt sich der Automatisierungsgrad auf die Anforderungen an Verbindungselemente aus?

Mit steigendem Automatisierungsgrad wachsen die Anforderungen an Reproduzierbarkeit und Prozessstabilität der eingesetzten Verbindungselemente erheblich. Wo bei manueller Montage ein erfahrener Werker Abweichungen kompensieren kann, reagiert ein Roboter auf jede Maßabweichung mit Ausschuss oder Systemstopp. Präzisionskomponenten müssen daher über gesamte Großserien hinweg identische Eigenschaften aufweisen.

Wann empfiehlt sich der Einsatz magnetischer gegenüber mechanischen Verbindungslösungen?

Magnetische Verbindungslösungen sind besonders dann vorteilhaft, wenn Werkstücke empfindliche Oberflächen haben, häufige Greiferwechsel gefordert sind oder berührungsarmes Handhaben Priorität hat. Mechanische Lösungen bleiben bei sehr hohen Kräften, aggressiven Medien oder metallurgisch ungeeigneten Werkstoffen die zuverlässigere Wahl. In vielen modernen Systemen werden beide Prinzipien kombiniert.
